Un pozo profundo es un activo crítico cuya mayor parte permanece oculta bajo tierra. Cuando algo empieza a fallar —el caudal baja, el motor consume más, el agua sale con sedimento— la tentación es intervenir directamente: cambiar la bomba, profundizar el pozo, perforar uno nuevo. Casi siempre es la decisión más cara. Esta guía explica cómo diagnosticar un pozo profundo de forma rigurosa, qué mediciones tomar, cómo interpretar los resultados, qué herramientas existen para mirar lo que no se ve, y cómo distinguir un problema del acuífero de uno del propio pozo o del equipo de bombeo. La regla central es simple: medir antes de intervenir, siempre.
Por qué un buen diagnóstico cuesta menos que cualquier intervención
Las intervenciones en un pozo profundo son caras y, mal ejecutadas, pueden empeorar el problema. Cambiar una bomba sumergible cuesta varios millones de pesos, una limpieza química profunda otro tanto, una rehabilitación mecánica con redesarrollo aún más, y profundizar o perforar un pozo nuevo está en el rango de decenas a cientos de millones. Frente a esos números, una visita de diagnóstico con mediciones de niveles, caudal e inspección eléctrica del motor —que cuesta una fracción— simplemente debería ser el primer paso ante cualquier síntoma. Saber qué falla evita gastar en soluciones equivocadas.
Los tres indicadores hidráulicos clave
El diagnóstico hidráulico de un pozo se construye sobre tres mediciones que hay que tomar siempre en conjunto:
- Nivel estático (NE): profundidad del agua en el pozo, en metros desde la superficie del cabezal, medida cuando el equipo lleva al menos varias horas detenido. Refleja el nivel del acuífero y su recuperación tras el último bombeo.
- Nivel dinámico (ND): profundidad del agua durante el bombeo a un caudal determinado, una vez que se ha estabilizado (típicamente al cabo de 30-60 minutos en un pozo bien comportado). Refleja el cono de depresión que genera el bombeo.
- Caudal de trabajo (Q): volumen extraído por unidad de tiempo, medido en l/s, m³/h o m³/día. Es la variable de interés operacional y la que se compara con las necesidades del cliente.
La diferencia entre nivel dinámico y nivel estático es el abatimiento (s). El cuociente Q/s se denomina caudal específico y es uno de los indicadores más útiles del estado del pozo: a mayor caudal específico, mejor eficiencia del pozo. Una caída sostenida del caudal específico en el tiempo es la primera señal objetiva de deterioro. Cuando el pozo está bajo régimen de Control de Extracciones Efectivas (CEE), estos tres indicadores deben registrarse y transmitirse a la DGA de forma periódica.
Importante: el nivel dinámico depende directamente del caudal extraído. Para comparar mediciones en el tiempo, siempre hay que medir al mismo caudal de referencia. Si no se puede mantener el mismo caudal, hay que normalizar usando el caudal específico Q/s.
Interpretación de los resultados: 4 patrones típicos

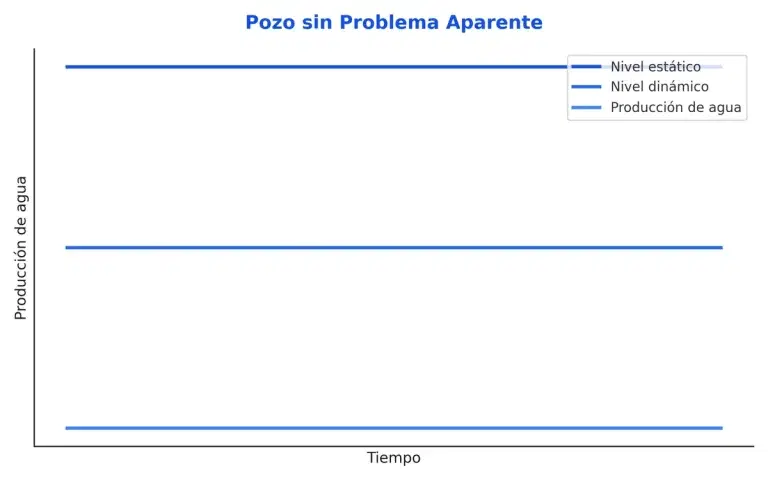

Pozo en buen estado
Nivel estático estable, nivel dinámico estable a un caudal dado, caudal estable. El caudal específico Q/s mantiene su valor inicial. El pozo opera en sus condiciones de diseño y no requiere intervención más allá de la mantención preventiva habitual.

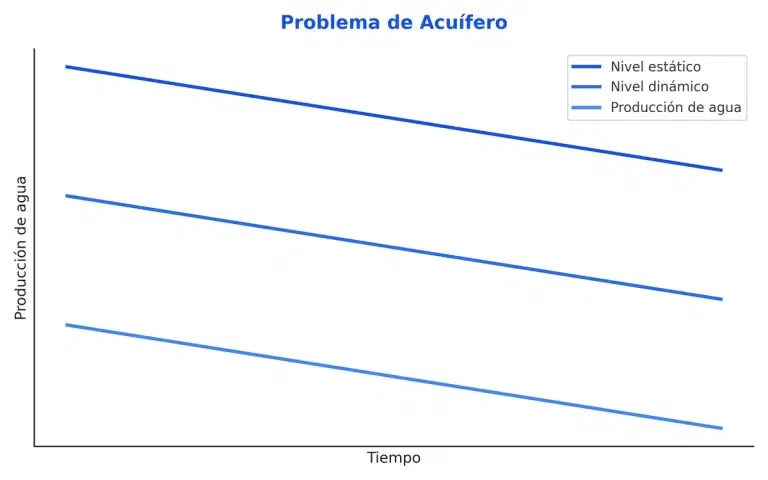

Problema del acuífero
Nivel estático, nivel dinámico y caudal disminuyen en el tiempo. La proporción Q/s puede mantenerse relativamente estable porque el pozo en sí no se ha deteriorado: lo que cambió es el recurso. Causas posibles: descenso estacional o multianual del nivel del acuífero por sequía, aumento de pozos vecinos que generan interferencia, sobreexplotación regional, declaración de área de restricción por la DGA. La solución no está en intervenir el pozo sino en gestionar el caudal extraído, profundizar la bomba o, en casos graves, profundizar el pozo. Cualquier intervención mecánica del pozo en este escenario es desperdicio de recursos.

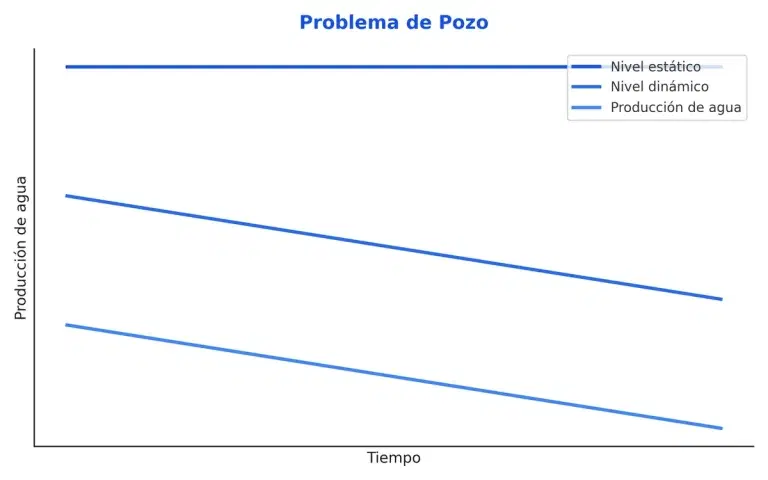

Problema del propio pozo
Nivel estático estable (el agua está disponible), nivel dinámico empeora con el tiempo (cada vez más abatimiento para el mismo caudal), caudal disminuye o queda corto. El caudal específico Q/s cae. La causa está en el pozo mismo: cribas obstruidas por incrustación química o biofouling, taponamiento de la formación del acuífero por finos, ranurado mal dimensionado, desarrollo inadecuado tras la perforación, colapso parcial del entubado. Tratamiento: limpieza mecánica, limpieza química, redesarrollo, eventualmente rehabilitación o reentubado. Antes de actuar, una inspección con cámara confirma el diagnóstico y evita decisiones a ciegas.

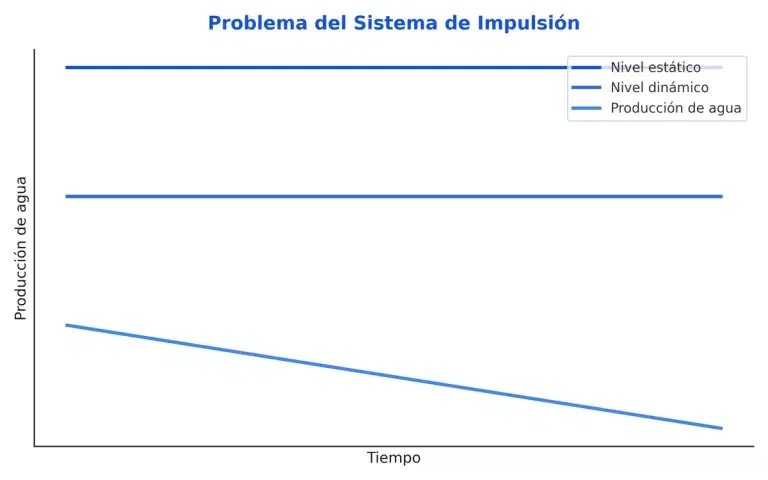

Problema del sistema de impulsión
Niveles estático y dinámico estables, pero el caudal cae o se vuelve cero. El acuífero responde, el pozo funciona, pero el agua no llega arriba. Causas posibles: bomba sumergible desgastada, impulsor obstruido o roto, válvula de retención defectuosa, cañería de impulsión rota o con fugas, motor quemado o descalibrado, falla eléctrica del cable o del tablero. En pozos que operan con variador de frecuencia, una configuración incorrecta del drive (frecuencia mínima demasiado baja, falta de filtro dV/dt) también puede ser la causa de fallas prematuras del motor. El diagnóstico se completa midiendo consumo eléctrico del motor, resistencia de bobinado y aislamiento.
Herramientas de medición: qué usar y cuándo
Sonda piezométrica eléctrica
El instrumento básico de toda medición puntual de niveles. Una cinta graduada con un electrodo en la punta que cierra el circuito al tocar el agua y emite un pitido o enciende un LED. Precisión típica de ±1 cm. Sirve para medir nivel estático, nivel dinámico y verificar lecturas de instrumentos instalados.
Sensor de presión hidrostática (datalogger)
Una sonda sumergida atada a un cable que registra la presión del agua sobre ella, convertida a profundidad o nivel. Cuando es autónoma con memoria interna se llama datalogger; cuando transmite en tiempo real es parte de un sistema de telemetría. Marcas habituales en Chile: Solinst Levelogger, In-Situ Aqua TROLL, Keller DCX. Permiten registrar miles de mediciones en intervalos de minutos por meses o años, lo que es ideal para detectar tendencias lentas y para cumplir CEE.
Caudalímetro
Para medir el caudal extraído. Tipos según tecnología:
- Electromagnético: sin partes móviles, alta precisión (típicamente ≤1% de error), requiere mínima conductividad del agua. Es el estándar para CEE. Instalación intrusiva (corta cañería).
- Ultrasónico de tránsito: no intrusivo, los sensores se montan sobre la cañería con abrazaderas. Excelente para retrofit en instalaciones existentes sin detener el pozo. Precisión ±2-3%.
- Mecánico tipo Woltman o paletas: económico pero con desgaste mecánico y obligatoria mantención periódica. Aceptable para usos no críticos.
- Ultrasónico Doppler: útil para aguas con sólidos suspendidos donde los demás fallan.
Manómetros
Manómetros antes y después del cabezal permiten medir la presión de descarga y diagnosticar pérdidas de carga, válvulas de retención defectuosas o cañerías parcialmente obstruidas.
Multímetro y pinza amperimétrica
Para diagnóstico eléctrico del motor: medir tensión entre fases, corriente en cada fase, factor de potencia, desbalance. Una pinza amperimétrica de calidad detecta consumos anormales del motor que indican problemas mecánicos (cojinetes, impulsor) o eléctricos (bobinado).
Megóhmetro (megger)
Mide la resistencia de aislamiento del bobinado del motor sumergible respecto a tierra. El valor debe ser superior a 1 MΩ (idealmente >10 MΩ para un motor sano). Una caída sostenida del aislamiento indica humedad en el motor y anticipa la falla del bobinado.
Pruebas de bombeo: qué son y cuándo se justifican
Una prueba de bombeo es un ensayo controlado donde se opera el pozo bajo condiciones definidas y se registra cómo evoluciona el nivel del agua. Sirve para caracterizar el pozo, calcular parámetros del acuífero y determinar el caudal sustentable. La DGA exige pruebas de bombeo para los expedientes de constitución de derechos de aprovechamiento.
Prueba escalonada (step-drawdown test)
Se opera el pozo a varios escalones de caudal creciente (típicamente 4-5 escalones de 60-120 minutos cada uno), midiendo el nivel dinámico al final de cada escalón. Permite construir la curva característica del pozo (caudal vs abatimiento) y calcular las pérdidas lineales y no lineales del pozo, que se traducen en su eficiencia hidráulica. Un pozo nuevo bien desarrollado tiene eficiencias del 70-85%; valores por debajo de 50% indican problemas serios.
Prueba a caudal constante (constant rate test)
Se mantiene un caudal estable durante 24, 48 o 72 horas registrando el nivel dinámico de forma continua, seguido de una curva de recuperación al apagar la bomba. Los datos permiten ajustar modelos analíticos clásicos (Theis, Cooper-Jacob) y obtener la transmisividad (T) y el coeficiente de almacenamiento (S) del acuífero, que son los parámetros que la DGA exige en los expedientes y los que permiten estimar el caudal sustentable a largo plazo.
Recuperación
Al detener el bombeo, el nivel dentro del pozo recupera hacia su valor estático. La curva de recuperación graficada en escala semilogarítmica entrega información independiente sobre la transmisividad y se usa como verificación cruzada de la prueba a caudal constante.
Inspección con cámara CCTV
Cuando el diagnóstico hidráulico apunta al pozo, la inspección con cámara cierra el caso. Una cámara sumergible se baja por el pozo registrando video desde la superficie hasta el fondo, y permite observar directamente:
- Estado de las cribas y los ranurados (limpios, incrustados, colapsados, con biofouling visible).
- Verticalidad y diámetro del entubado.
- Signos de corrosión, perforaciones del entubado o roturas.
- Presencia de objetos extraños (herramientas perdidas, tramos de cable suelto, sedimento de fondo).
- Profundidad real del pozo, que puede haber disminuido por sedimentación de fondo.
- Ubicación exacta de la bomba sumergible y del cabezal.
El video queda como respaldo del diagnóstico y como punto de comparación para inspecciones futuras. Es especialmente valioso antes de cualquier limpieza química o intervención mecánica para definir el alcance correcto del trabajo.
Análisis de calidad de agua
Los problemas operacionales de un pozo a menudo se anticipan o explican a partir de la calidad del agua extraída. Los parámetros más relevantes para diagnóstico son:
- Hierro (Fe) y manganeso (Mn): precipitan en presencia de oxígeno y forman incrustaciones que tapan cribas, cañerías y caudalímetros.
- Dureza (Ca, Mg) y carbonatos: precipitan a temperaturas elevadas o cambios de presión y generan costras blancas en cribas y bomba.
- Conductividad eléctrica: indica salinidad total. Cambios bruscos pueden señalar intrusión salina o contaminación cruzada.
- Sulfato (SO₄) y sulfuro (S²⁻): presencia de bacterias sulfato-reductoras y olor a huevo podrido.
- Bacterias ferruginosas: generan biofouling visible (limos rojizos, viscosos) que reduce drásticamente la productividad del pozo.
- Turbiedad y sólidos suspendidos: arena, finos del acuífero o producto de desarrollo deficiente.
Una muestra anual enviada a laboratorio acreditado es una inversión menor que da contexto a cualquier diagnóstico mecánico o hidráulico.
Tabla de síntomas, causas y acciones
| Síntoma | Causa probable | Acción recomendada |
|---|---|---|
| Caudal cae, niveles estables | Bomba desgastada, impulsor obstruido, válvula defectuosa | Inspección eléctrica del motor, retirar y revisar bomba |
| Caudal cae, dinámico empeora, estático estable | Cribas obstruidas, biofouling, incrustación química | Inspección con cámara, limpieza química y mecánica |
| Caudal y todos los niveles bajan en el tiempo | Descenso del acuífero, sequía, interferencia de pozos vecinos | Gestión de caudal, profundizar bomba, evaluar acuífero |
| Pozo produce arena | Desarrollo deficiente, criba mal dimensionada, sobreexplotación | Pruebas de bombeo, redesarrollo, ajuste de caudal |
| Motor consume corriente alta | Cojinetes desgastados, arena en impulsor, motor envejecido | Análisis eléctrico, retirada del equipo, reemplazo |
| Aislamiento del motor cae bajo 1 MΩ | Humedad ingresando al bobinado, sello defectuoso | Reemplazo programado del motor antes de la falla |
| Agua sale con olor a huevo podrido | Bacterias sulfato-reductoras, biofouling anaerobio | Análisis bacteriológico, cloración del pozo, limpieza |
| Pozo "respira" aire al detenerse | Fuga en cañería de impulsión o en válvula de retención | Prueba de hermeticidad, inspección mecánica |
| Pozo se queda con poco fondo, se ve sedimento | Sedimentación, colapso parcial, finos del acuífero | Inspección con cámara, limpieza mecánica, redesarrollo |
Errores típicos en el diagnóstico
- Cambiar la bomba sin medir nada: el síntoma más obvio (caudal bajo) puede tener cinco causas diferentes. Cambiar la bomba antes de medir niveles es la receta para gastar dinero y volver a tener el problema en pocos meses.
- No tener línea base: si nunca se midió el pozo cuando estaba sano, no hay con qué comparar. Implementar una rutina de medición desde el día uno es la inversión más barata en diagnóstico.
- Confundir baja del acuífero con falla del pozo: intervenir el pozo cuando el problema es regional es desperdiciar recursos. La medición del nivel estático en períodos prolongados resuelve la duda.
- Comparar mediciones a distintos caudales: el nivel dinámico depende del caudal. Si no se normaliza con Q/s, se pueden inferir tendencias falsas.
- No medir el motor eléctricamente: el consumo y el aislamiento dicen más sobre la bomba que cualquier observación visual. Un megóhmetro vale lo que cuesta el cambio del motor.
- Saltarse la inspección con cámara: antes de invertir en limpieza química o redesarrollo, la cámara cuesta una fracción y dice exactamente qué se va a tratar.
Cuándo escalar a un especialista
Hay tres situaciones donde el diagnóstico debe pasar de la rutina interna del cliente a un equipo especializado: cuando se detecta una caída persistente del caudal específico Q/s sin explicación clara, cuando el motor presenta consumo eléctrico anormal o aislamiento deteriorado, y antes de cualquier intervención mayor en el pozo (limpieza química, redesarrollo, profundización, reemplazo del equipo). En esas situaciones, una visita técnica con instrumentación completa, eventualmente seguida de inspección con cámara y prueba de bombeo, evita decisiones costosas y mal fundadas.
Mantenimiento preventivo recomendado
- Mensual: registro de nivel estático, dinámico, caudal, presión de descarga, horas de funcionamiento, consumo eléctrico del motor.
- Trimestral: análisis básico de turbiedad y conductividad, revisión visual del cabezal y del tablero, verificación de DPS y de tierras.
- Anual: medición de aislamiento del motor con megóhmetro, calibración del caudalímetro, análisis de calidad de agua en laboratorio, mantención del tablero eléctrico.
- Cada 3-5 años: inspección con cámara CCTV del pozo, prueba de bombeo escalonada de verificación, evaluación de la necesidad de limpieza preventiva.
- Cada 7-12 años o según síntomas: reemplazo programado del equipo de bombeo antes de la falla, aprovechando para inspeccionar el pozo y hacer limpieza si corresponde.
Cómo lo aborda Cruzat Ingeniería
En Cruzat trabajamos los diagnósticos en tres niveles según la complejidad. La visita básica cubre medición de niveles, caudal, inspección visual del cabezal y del tablero, y diagnóstico eléctrico del motor. La visita extendida añade inspección con cámara CCTV y análisis básico de agua. El estudio completoincluye prueba de bombeo escalonada o a caudal constante, inspección con cámara, análisis físico-químico y bacteriológico del agua, y un informe técnico con recomendaciones priorizadas. Operamos en las regiones de Coquimbo, Valparaíso, Metropolitana, O'Higgins y Maule, con equipos propios y casi 80 años de experiencia en pozos profundos.
Conclusión
Diagnosticar un pozo profundo no es difícil pero exige disciplina: medir siempre los mismos parámetros, registrar los resultados en el tiempo, comparar con la línea base, y antes de actuar verificar con las herramientas correctas (sonda, datalogger, caudalímetro, cámara, megóhmetro). La diferencia entre intervenir un pozo con datos en la mano y hacerlo a ciegas se mide en millones y, a menudo, en la vida útil del propio activo. Si tu pozo está dando síntomas o llevas años sin medirlo, empezar por el diagnóstico es siempre el camino más corto hacia la solución correcta.
Fuentes técnicas
- Driscoll, F.G. — "Groundwater and Wells", 3rd edition, Johnson Screens. Referencia clásica de diseño, operación y diagnóstico de pozos profundos.
- USGS — "Groundwater and Wells: A Field Manual", U.S. Geological Survey.
- DGA — "Manual de Normas y Procedimientos para la Administración de Recursos Hídricos", Dirección General de Aguas, Chile.
- Resolución DGA 1238/2019 sobre Control de Extracciones Efectivas, requisitos de medición y transmisión.
- Manuales técnicos Solinst Levelogger, In-Situ Aqua TROLL y Keller DCX para sensores de presión hidrostática.
- Franklin Electric, Grundfos, Pedrollo y KSB — manuales de operación y diagnóstico de bombas sumergibles.
