Variadores de frecuencia para pozos profundos: guía técnica 2026

Por qué este artículo

El variador de frecuencia (VFD, por su sigla en inglés Variable Frequency Drive, también llamado convertidor de frecuencia o inverter) es uno de los equipos que más se vende mal en el mundo de los pozos profundos. Se ofrece como una solución universal de ahorro energético cuando, en realidad, su rentabilidad y su seguridad técnica dependen de variables muy concretas: el patrón de demanda del sistema, la curva de la bomba, la longitud del cable al motor, la frecuencia mínima de operación, los filtros, la calidad de la red eléctrica y la marca y modelo del propio drive.

Esta guía está pensada para que un propietario de pozo, un ingeniero de proyecto o un encargado de mantenimiento entienda con criterio cuándo un VFD vale la pena, cuándo no, cómo se dimensiona, qué riesgos introduce sobre el motor sumergible y cómo se mitigan. No es un catálogo de marcas ni un brochure comercial: es lo que hubiéramos querido leer antes de instalar el primer drive.

Qué es un variador de frecuencia y cómo funciona

Un variador de frecuencia es un equipo de electrónica de potencia que recibe corriente alterna a frecuencia y tensión fijas (50 Hz en Chile) y entrega a su salida una corriente alterna trifásica con frecuencia y tensión variables. Esa libertad para modificar la frecuencia es lo que permite controlar de forma continua la velocidad de un motor eléctrico de inducción y, con él, la velocidad de la bomba acoplada.

Internamente, un VFD moderno tiene tres etapas:

• Rectificador. Convierte la corriente alterna de entrada en corriente continua usando un puente de diodos o de tiristores.
• Bus DC. Almacena energía en condensadores y filtra la tensión continua. Esta es la parte que le da al drive la capacidad de tolerar pequeños huecos de tensión y de regenerar energía durante frenados.
• Inversor. Vuelve a generar corriente alterna a la frecuencia y tensión deseadas usando transistores IGBT que se conmutan a varios kilohertz mediante modulación por ancho de pulso (PWM). Esta es también la fuente de los efectos secundarios del VFD: armónicos hacia la red, frentes de tensión muy rápidos y calentamiento adicional del motor.

El control puede ser escalar (V/f constante) o vectorial (con o sin encoder). En bombeo de pozos casi siempre se trabaja con control V/f o vectorial sin sensor, que son suficientes para aplicaciones de torque cuadrático como las bombas centrífugas.

Las leyes de afinidad: por qué un VFD ahorra energía

El ahorro energético del VFD no es magia ni marketing: es física. En una bomba centrífuga (que es el caso de prácticamente todas las bombas sumergibles para pozos profundos), las llamadas leyes de afinidad relacionan la velocidad de giro con el caudal, la altura y la potencia consumida:

• El caudal es proporcional a la velocidad: Q ∝ N.
• La altura manométrica es proporcional al cuadrado de la velocidad: H ∝ N².
• La potencia hidráulica es proporcional al cubo de la velocidad: P ∝ N³.

Esa relación cúbica es la clave. Si una bomba puede operar a 80 por ciento de su velocidad nominal porque la demanda momentánea lo permite, no consume el 80 por ciento de la energía: consume aproximadamente 0,8³ = 0,512, es decir, cerca de la mitad. Bajar la velocidad un poco rinde mucho.

Esto es radicalmente distinto a controlar el caudal con una válvula estranguladora, que es la forma tradicional de hacerlo sin VFD. Al estrangular se reduce el caudal, pero el motor sigue girando a la velocidad nominal y la energía sobrante se disipa como pérdida de carga en la válvula y como calor. El VFD elimina ese desperdicio.

Ejemplo numérico

Supongamos un pozo agrícola con una bomba sumergible de 30 HP que opera 8 horas diarias, 250 días al año. A velocidad nominal consume 22 kW eléctricos (asumiendo eficiencia conjunta motor-bomba en torno al 75 por ciento). Si el VFD permite operar en promedio al 85 por ciento de la velocidad nominal (ajustando caudal a la demanda real del sistema de riego), la potencia promedio cae a aproximadamente 0,85³ × 22 = 13,5 kW.

• Sin VFD: 22 kW × 8 h × 250 días = 44.000 kWh/año.
• Con VFD: 13,5 kW × 8 h × 250 días = 27.000 kWh/año.
• Ahorro: 17.000 kWh/año, equivalentes a unos 2,2 millones de pesos al año a una tarifa agrícola de 130 CLP/kWh.

Con un costo total instalado de 3 a 5 millones de pesos para un VFD de esa potencia, el payback queda en torno a 18 a 24 meses, sin contar los ahorros adicionales por menor mantenimiento mecánico y menos eventos de golpe de ariete. Este es el caso típico que justifica la inversión.

Cuándo SÍ conviene un VFD

Las situaciones en las que el VFD se paga rápido y opera con tranquilidad son:

• Demanda variable a lo largo del día o del año. Riego de cultivos con turnos parciales, agua potable rural con picos por horario, procesos industriales con consumos heterogéneos.
• Sistemas de presión constante. Cuando se requiere mantener presión fija en superficie sin importar el caudal instantáneo (típico en redes prediales y APR pequeños). El VFD lee un sensor de presión y modula la velocidad para mantener el setpoint.
• Pozos profundos con cargas medias y altas. A partir de 5 HP el ahorro empieza a ser significativo; sobre 15 HP el payback es casi siempre rentable si hay variabilidad de carga.
• Eliminación de golpe de ariete. El arranque y parada en rampa del VFD evitan los transientes de presión que destruyen tuberías, válvulas, juntas y sellos mecánicos.

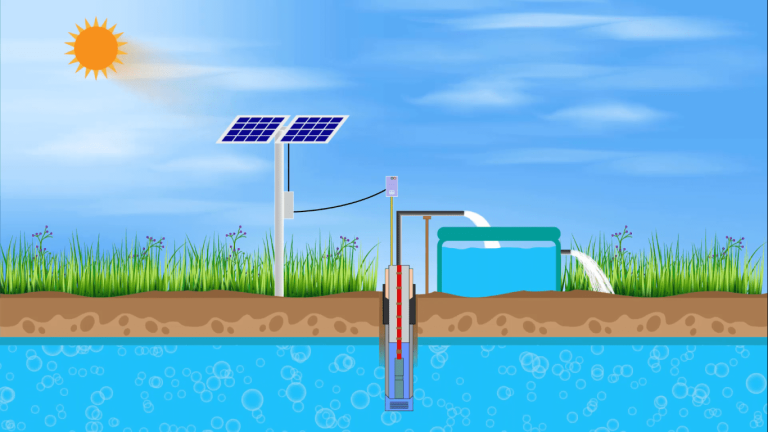

• Bombeo solar híbrido o dedicado. Los VFDs solares con MPPT permiten que la bomba siga la curva de potencia disponible del arreglo fotovoltaico durante el día sin baterías, algo imposible con un partidor convencional. La guía de bombeo solar para pozos detalla las topologías y el dimensionamiento de estos sistemas.
• Operación a varios pozos en paralelo. Donde se necesita repartir la carga o rotar bombas para repartir horas operativas, el VFD facilita la coordinación.

Cuándo NO conviene un VFD

Hay tres escenarios en los que vender un VFD es vender humo:

• Carga constante 24/7 a velocidad nominal. Si la bomba siempre opera a su punto de diseño (caudal y altura fijos, sin estranguladora), el ahorro del VFD se reduce a la diferencia de eficiencia entre el drive y un arrancador convencional, que es de apenas 1 a 4 por ciento. El sobrecosto no se amortiza.
• Sistemas con estanque acumulador grande y arranque-parada. Si la bomba arranca, llena el estanque en una hora y se detiene durante seis, el patrón es esencialmente discreto. El ahorro del VFD es marginal porque la energía total movida es la misma. Aquí conviene un partidor suave para reducir el estrés mecánico de los arranques y un buen control por niveles.
• Motores muy chicos (bajo 3 HP) con operación esporádica. El sobrecosto del VFD frente a un partidor suave o incluso un arranque directo no se justifica si el equipo opera pocas horas al año.

VFD vs partidor suave vs arranque directo: tabla comparativa

Riesgos técnicos en motores sumergibles (y cómo mitigarlos)

Aplicar un VFD a un motor sumergible no es lo mismo que aplicarlo a un motor de superficie. El motor sumergible vive dentro del pozo, inmerso en agua, conectado por decenas o cientos de metros de cable y refrigerado únicamente por el flujo ascendente del agua que bombea. Estas condiciones generan tres riesgos específicos.

1. Refrigeración insuficiente a baja frecuencia

El motor sumergible se refrigera por convección forzada del agua que asciende por el espacio anular entre el motor y la pared del pozo. Los fabricantes (Franklin Electric, Grundfos, Pedrollo) especifican un caudal mínimo de refrigeración, expresado típicamente como una velocidad mínima del agua sobre la carcasa: para motores Franklin de 4 pulgadas el valor de referencia es 0,16 m/s, para los de 6 pulgadas es 0,5 m/s, y para los de 8 pulgadas sube a 0,5 m/s también.

Cuando el VFD baja la velocidad de la bomba, el caudal cae proporcionalmente y, por tanto, también cae la velocidad del agua de refrigeración. Si se opera mucho tiempo bajo el caudal mínimo, el motor se sobrecalienta y el aislamiento del bobinado se degrada aceleradamente. La regla práctica más difundida es no operar bajo 30 Hz de forma sostenida en motores sumergibles estándar de 50 Hz, aunque el límite exacto depende del modelo y debe verificarse contra el manual del fabricante.

Mitigaciones:

• Configurar la frecuencia mínima del VFD (parámetro skip frequency o min frequency) en torno a 30 Hz.
• Instalar una camisa de refrigeración (flow sleeve) en pozos donde el espacio anular es muy grande y el agua tiende a recircular sin pasar por el motor.
• Monitorear la temperatura del motor (cuando el modelo lo permite, con sensor PT100) y configurar el VFD para frenar o detenerse ante sobretemperatura.

2. Sobretensiones por reflexión en cable largo (efecto dV/dt)

Los IGBT modernos conmutan en nanosegundos, generando frentes de tensión muy rápidos (dV/dt elevado). Cuando esos pulsos viajan por un cable largo hasta el motor, encuentran una impedancia distinta a la del cable y se reflejan. La superposición del pulso original con el reflejado puede duplicar la tensión pico en bornes del motor: un drive de 480 V puede entregar picos de hasta 1.200 V.

Esa sobretensión repetida (decenas de miles de veces por segundo) erosiona el aislamiento del bobinado, especialmente en el primer espiral de cada fase, hasta provocar un cortocircuito a tierra o entre espiras. Es uno de los modos de falla más caros porque obliga a extraer la columna completa del pozo.

La distancia crítica depende del tiempo de subida del IGBT y de la impedancia del cable, pero como regla práctica:

• Cable bajo 30 metros: normalmente sin filtro adicional.
• Cable entre 30 y 100 metros: instalar reactor de carga o filtro dV/dt a la salida del VFD.
• Cable sobre 100 metros: filtro dV/dt obligatorio; en aplicaciones críticas o pozos sobre 200 metros, evaluar filtro sinusoidal (más caro pero entrega tensión casi senoidal en bornes del motor).
• Verificar que el motor tenga aislamiento clase F como mínimo y, si es posible, especificar motores aptos para operación con VFD (inverter duty).

3. Armónicos hacia la red y compatibilidad eléctrica

El VFD es una carga no lineal: distorsiona la corriente de entrada y genera armónicos. En instalaciones rurales pequeñas el problema suele ser tolerable, pero en plantas con varios drives, en redes débiles o en clientes regulados que deben cumplir el estándar IEEE 519, los armónicos pueden hacer disparar protecciones, sobrecalentar transformadores o ser sancionados por la distribuidora.

Las técnicas de mitigación, en orden de costo y eficacia:

• Reactor de línea (3 a 5 por ciento). Lo más barato. Reduce la distorsión de corriente desde valores cercanos al 80 por ciento de THDi a aproximadamente 35 por ciento. Recomendado como mínimo en cualquier VFD industrial.
• Filtro pasivo sintonizado. Bajo costo medio, reduce THDi a 8 a 10 por ciento. Sintonizado a la quinta y séptima armónica.
• Rectificador de 12 o 18 pulsos. Más caro, requiere transformador desfasado. Reduce armónicos en origen.
• Filtro activo. El más sofisticado y caro, justificable en plantas grandes con varios drives.

Dimensionamiento: reglas prácticas

Un buen dimensionamiento de VFD para pozo profundo considera estos puntos mínimos:

• Potencia. El VFD debe ser, como mínimo, de la misma potencia nominal del motor. Para motores sumergibles se recomienda sobredimensionar al menos un escalón comercial (por ejemplo, drive de 22 kW para motor de 18,5 kW) por dos razones: el arranque del motor sumergible exige más corriente que un motor de superficie equivalente, y el sobredimensionamiento mejora la vida útil del drive.
• Corriente nominal del drive. Verificar que la corriente nominal del VFD sea mayor o igual al service factor del motor (los motores sumergibles operan típicamente con SF 1,15).
• Derateo por temperatura ambiente. Si el gabinete del VFD está al sol o en una caseta sin ventilación adecuada, hay que aplicar el derateo del fabricante (típicamente menos 1 por ciento de capacidad por cada grado sobre 40 °C).
• Derateo por altura geográfica. En zonas cordilleranas (mineras, agrícolas de cordillera) sobre 1.000 m.s.n.m. hay que aplicar derateo por menor capacidad de refrigeración por convección.
• Filtro de salida. Definir tipo y capacidad según longitud de cable y criticidad del motor (ver sección anterior).
• Filtro de entrada. Definir según calidad de la red local y exigencias del distribuidor.
• Protecciones específicas para motor sumergible. Sobrecarga térmica, falta de fase, asimetría de corriente, subcorriente (detección de marcha en seco), sobre y subtensión.
• Grado de protección del gabinete. En pozo expuesto a polvo, agua o intemperie usar gabinete IP54 o IP65 y considerar ventilación forzada filtrada.

Marcas y modelos usados en Chile para pozos profundos

Las marcas más presentes en proyectos de pozos profundos en Chile, con líneas específicas para aplicaciones de bombeo y agua:

• ABB: ACS580 (uso general industrial, hasta 250 kW) y ACS880 (alta gama, modular, hasta megavatios). Fuerte presencia, buen soporte local.
• Schneider Electric: Altivar Process ATV630/ATV930 (línea premium para agua, energía y minería) y ATV212 (línea específica HVAC y bombeo).
• Siemens: Sinamics G120 (modular, hasta 250 kW) y Sinamics G120P (variante específica para bombas y ventiladores).
• Danfoss: VLT AQUA Drive FC202, diseñado específicamente para aplicaciones de agua y aguas servidas, con funciones nativas de control de bombas múltiples, detección de marcha en seco y limpieza de tubería.
• Franklin Electric: SubDrive y MonoDrive, drives integrados optimizados para motores sumergibles Franklin. Más sencillos de configurar, ideales para APR y aplicaciones agrícolas pequeñas y medianas.
• Grundfos: CUE, drive externo para bombas Grundfos con configuración asistida.

Para sistemas de bombeo solar dedicado (sin red eléctrica o como híbrido) los controladores con MPPT integrado más comunes son Lorentz PS2/PSk2, Grundfos SQFlex y Franklin SubDrive Solar. Estos no son VFDs industriales convencionales: son convertidores DC a AC que siguen el punto de máxima potencia del arreglo fotovoltaico para maximizar el volumen de agua bombeado por día.

Integración con monitoreo y con el CEE de la DGA

Una pregunta recurrente es si un VFD puede usarse para reportar extracciones a la Dirección General de Aguas y cumplir con el Control de Extracciones Efectivas (CEE). La respuesta corta es no: la Resolución DGA Exenta 1238 de 2019 exige caudalímetros físicos con error máximo del 5 por ciento, certificación de instalación y, en los estándares Mayor y Medio, sensor de nivel freático y data logger con transmisión al software M.E.E. La estimación de caudal basada en velocidad del VFD puede ser útil para el control operacional interno, pero no es aceptada como dato oficial.

Lo que sí puede aportar el VFD al sistema de monitoreo es información eléctrica y operacional valiosa: corriente, potencia, energía acumulada, horas de operación, número de arranques, alarmas. Esa data se puede integrar al SCADA o a una plataforma de monitoreo remoto vía Modbus RTU/TCP, BACnet, Profinet o Ethernet/IP, complementando los datos hidráulicos del caudalímetro.

Mantenimiento del VFD en un pozo profundo

El VFD es un equipo robusto, pero no es de cero mantenimiento. Las rutinas mínimas son:

• Inspección visual cada 3 a 6 meses: revisar conexiones de potencia y control, ausencia de polvo, humedad, insectos en gabinete, integridad de los cables.
• Limpieza de filtros de ventilación: en gabinetes con extracción forzada, los filtros se saturan rápido en instalaciones rurales. Limpiar o reemplazar al menos cada 6 meses.
• Reapriete de bornes: al menos una vez al año. La vibración y los ciclos térmicos aflojan tornillería y los puntos calientes generan fallas.
• Reemplazo de ventiladores: los ventiladores internos del drive son consumibles. Vida útil típica de 4 a 6 años, menos en ambientes calurosos.
• Reemplazo o reformado de condensadores del bus DC: los electrolíticos se degradan con el tiempo, especialmente si el drive está mucho tiempo apagado. Vida útil típica de 8 a 12 años, según marca y carga.
• Backup de parámetros: guardar en archivo y en el panel del drive la configuración completa, para restaurarla rápidamente ante un reemplazo.

Errores típicos en instalaciones reales

Después de revisar muchas instalaciones existentes, los errores más frecuentes son:

• VFD subdimensionado para la corriente de arranque del motor sumergible, generando disparos frecuentes y fatiga térmica.
• VFD operando bajo la frecuencia mínima sin atención al sobrecalentamiento del motor sumergible. La falla aparece dos o tres años después y se atribuye al motor cuando el origen es la configuración del drive.
• Cable largo al motor (más de 50 metros) sin filtro dV/dt. Daño progresivo del aislamiento del bobinado.
• Gabinete del VFD instalado al sol, sin ventilación adecuada, apagándose por sobretemperatura en verano.
• Falta de protecciones específicas: sin detección de marcha en seco, sin protección por subcorriente, sin asimetría.
• Configuración por defecto sin ajuste a la aplicación. Los parámetros de fábrica del VFD están pensados para motores estándar, no para motores sumergibles.
• Tierra del motor sumergible mal ejecutada. Esto, sumado a las corrientes parásitas inducidas por el VFD, puede provocar corrosión por corrientes vagabundas. La guía de tierra eléctrica para pozos explica los requisitos especiales de puesta a tierra cuando hay variador.

Cuándo pedir asesoría especializada

Recomendamos involucrar a un especialista (no solo un instalador eléctrico) en estos casos:

• Pozos con motor sobre 30 HP o profundidad sobre 150 metros.
• Aplicaciones críticas (agua potable rural, procesos productivos que no pueden detenerse, faenas mineras).
• Sistemas con varios pozos en paralelo o con redes prediales que requieren control de presión.
• Pozos en zonas con calidad de red eléctrica deficiente (variaciones de tensión, microcortes, autoconsumo solar).
• Reemplazo de un motor que ya falló operando con VFD: hay que entender por qué falló antes de instalar el nuevo equipo.

Cómo abordamos esto en Cruzat Ingeniería

En Cruzat Ingeniería integramos el variador como una pieza más del sistema de bombeo, no como un accesorio aislado. Cada propuesta incluye:

• Análisis del patrón de demanda real del cliente y verificación de la curva de la bomba.
• Cálculo del payback con datos del cliente (tarifa eléctrica, horas de operación, estacionalidad), no estimaciones genéricas.
• Selección del drive considerando potencia, soporte local, filtros necesarios, gabinete y protecciones específicas para motor sumergible.
• Configuración a la aplicación: rampas, frecuencias mínima y máxima, control V/f o vectorial, parámetros de protección.
• Integración con el sistema de monitoreo y, cuando aplica, con el cumplimiento del CEE (caudalímetro físico aparte).
• Servicio post-venta, repuestos de filtros y soporte ante alarmas o disparos.

Conclusión

El variador de frecuencia es una herramienta poderosa cuando el sistema lo requiere y se instala con criterio. En los casos correctos paga su inversión en uno a tres años, alarga la vida del motor y la tubería, y permite niveles de control imposibles con otros tipos de arranque. En los casos equivocados es una inversión innecesaria que añade complejidad, mantenimiento y modos de falla nuevos.

La pregunta correcta no es si conviene un VFD, sino si la aplicación tiene las características que justifican un VFD. Y la respuesta a esa pregunta empieza por conocer el patrón de demanda, la curva de la bomba y la calidad de la red eléctrica del cliente.

Fuentes y referencias técnicas

• Franklin Electric — Application, Installation & Maintenance Manual para motores sumergibles (especificaciones de refrigeración mínima y recomendaciones para operación con VFD).
• Grundfos — Pump Handbook y notas técnicas sobre operación de bombas centrífugas con drive de velocidad variable.
• ABB — Technical Guide No. 7: Dimensioning of a Drive System y Technical Guide No. 6: Guide to Harmonics with AC Drives.
• Schneider Electric — guía de aplicación Altivar Process ATV600 para agua y aguas residuales.
• Danfoss — VLT AQUA Drive FC202 Application Guide.
• IEEE 519 — Recommended Practices and Requirements for Harmonic Control in Electric Power Systems.
• Resolución DGA Exenta N° 1238 de 21 de junio de 2019, Control de Extracciones Efectivas, Dirección General de Aguas, Ministerio de Obras Públicas, Chile.
